Il condensatore a film CL21 da 400 V può essere utilizzato nei circuiti di filtro?

Nell'intricato mondo dell'elettronica, i circuiti filtro svolgono un ruolo fondamentale nel garantire il corretto funzionamento di vari dispositivi. Sono progettati per consentire il passaggio di determinate frequenze attenuandone altre, il che è essenziale per l'elaborazione del segnale, il condizionamento dell'alimentazione e molte altre applicazioni. In qualità di fornitore di CL21 - Film Capacitor 400V, mi viene spesso chiesto: CL21 - Film Capacitor 400V può essere utilizzato nei circuiti di filtro? In questo post del blog approfondiremo gli aspetti tecnici del condensatore a film CL21 da 400 V ed esploreremo la sua idoneità per i circuiti di filtro.

Comprensione dei circuiti di filtro

Prima di valutare il CL21 - Condensatore a film da 400 V, è essenziale comprendere i principi di base dei circuiti di filtro. Esistono diversi tipi di circuiti filtro, inclusi filtri passa basso, filtri passa alto, filtri passa banda e filtri elimina banda.

Un filtro passa basso consente il passaggio dei segnali a bassa frequenza bloccando i segnali ad alta frequenza. I filtri passa alto, invece, fanno il contrario, permettendo i segnali ad alta frequenza e attenuando quelli a bassa frequenza. I filtri passa banda consentono il passaggio di una gamma specifica di frequenze, mentre i filtri elimina banda bloccano una gamma particolare di frequenze.

I componenti chiave di questi circuiti di filtro sono resistori, condensatori e induttori. I condensatori, in particolare, svolgono un ruolo vitale grazie alla loro capacità di immagazzinare e rilasciare energia elettrica. La loro impedenza dipende dalla frequenza, che è la base per il loro utilizzo nei circuiti di filtro.

CL21 - Condensatore a film da 400 V: una panoramica

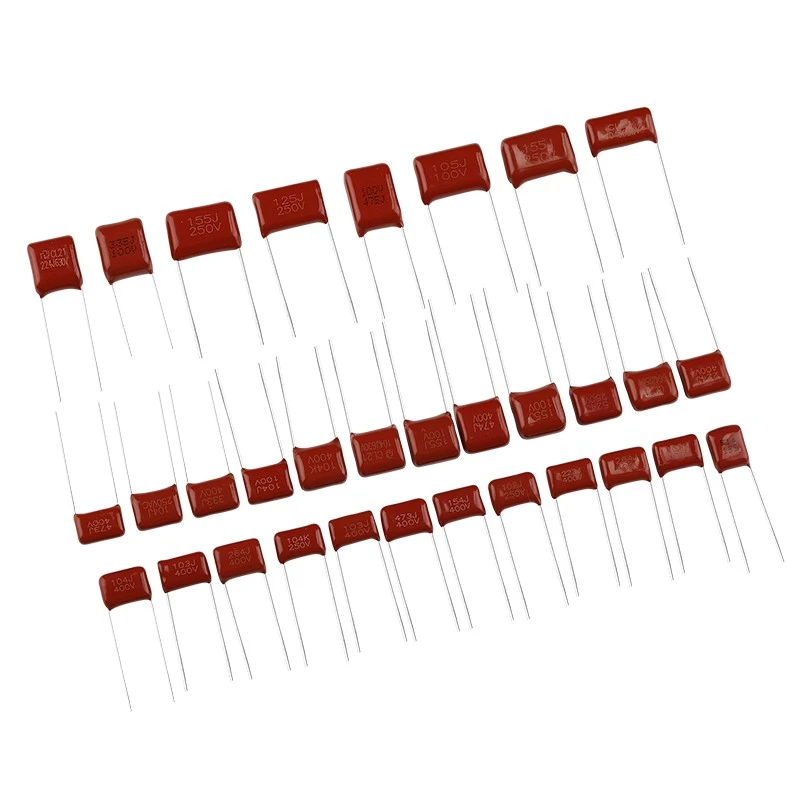

Il CL21 - Film Capacitor 400V è un tipo di condensatore a film di poliestere metallizzato. I condensatori a film di poliestere metallizzato sono noti per le loro proprietà autorigeneranti. Se si verifica una rottura nel materiale dielettrico, il rivestimento metallizzato attorno all'area di rottura evapora, isolando l'area danneggiata dal resto del condensatore. Questo meccanismo di autoriparazione aiuta a prolungare la durata del condensatore.

La valutazione di 400 V del condensatore a film CL21 indica la tensione massima che il condensatore può sopportare senza rischi significativi di guasto. Questa classificazione ad alta tensione lo rende adatto per un'ampia gamma di applicazioni in cui sono coinvolte operazioni a tensione relativamente alta.

Idoneità di CL21 - Condensatore a film 400 V nei circuiti di filtro

1. Caratteristiche elettriche

Una delle caratteristiche elettriche più importanti di un condensatore in un circuito di filtro è il suo valore di capacità. La capacità del CL21 - Condensatore a film 400V può essere scelta in base ai requisiti specifici del circuito di filtro. Valori di capacità diversi daranno come risultato frequenze di taglio diverse per i filtri passa basso o passa alto.

L'impedenza di un condensatore è data dalla formula (Z = \frac{1}{2\pi fC}), dove (f) è la frequenza del segnale e (C) è la capacità. In un filtro passa basso, un valore di capacità maggiore si tradurrà in una frequenza di taglio inferiore, consentendo il passaggio di più segnali a bassa frequenza. Per un filtro passa alto, è necessario un valore di capacità inferiore per ottenere una frequenza di taglio più elevata.

Il condensatore a film CL21 da 400 V ha anche una capacità relativamente stabile in un ampio intervallo di temperature. Questo è fondamentale nei circuiti di filtraggio perché le variazioni di temperatura possono influenzare le prestazioni del circuito. Un condensatore con scarsa stabilità alla temperatura può causare uno spostamento della frequenza di taglio, portando a cambiamenti indesiderati nelle caratteristiche di filtraggio.

2. Perdita dielettrica

La perdita dielettrica è un altro fattore importante quando si considera l'uso di un condensatore in un circuito di filtro. In un circuito filtro, si desidera una bassa perdita dielettrica per ridurre al minimo l'attenuazione del segnale e la dissipazione di potenza. Il CL21 - Condensatore a film da 400 V ha un fattore di perdita dielettrica relativamente basso, il che significa che può immagazzinare e rilasciare energia in modo efficiente senza perdite significative. Ciò lo rende particolarmente adatto per circuiti di filtraggio di alta qualità in cui l'integrità del segnale è della massima importanza.

3. Risposta in frequenza

La risposta in frequenza di un condensatore è fondamentale per i circuiti di filtro. Il CL21 - Condensatore a film 400V ha una buona risposta in frequenza, soprattutto nella gamma dei MHz. In molti dispositivi elettronici moderni, i circuiti filtro devono gestire segnali ad alta frequenza e il condensatore a film CL21 da 400 V può soddisfare questi requisiti.

Confronto con altri valori di tensione di CL21 - Condensatori a film

Oltre al CL21 - Condensatore a film 400V, ci sono ancheCL21 - Condensatore a film 250VECL21 - Condensatore a film 100Vdisponibile. La scelta tra questi diversi valori di tensione dipende dai requisiti di tensione specifici del circuito del filtro.

Se il circuito funziona a una tensione relativamente bassa, potrebbe essere sufficiente utilizzare un condensatore a film CL21 con una tensione nominale inferiore, come la versione da 100 V o 250 V. Tuttavia, se il circuito è esposto a transitori ad alta tensione o funziona a un livello di tensione più elevato, il condensatore a film CL21 da 400 V è la scelta migliore per garantire l'affidabilità e la sicurezza del circuito.

Applicazioni nei circuiti di filtraggio

Il CL21 - Condensatore a film da 400 V può essere utilizzato in varie applicazioni di circuiti di filtraggio:

1. Filtraggio dell'alimentazione

Nei circuiti di alimentazione, i condensatori di filtro vengono utilizzati per rimuovere ondulazioni e disturbi dall'uscita CC. Il condensatore a film CL21 da 400 V può essere utilizzato sia in configurazioni di filtro passa-basso che passa-alto per livellare la tensione CC e ridurre le interferenze.

2. Filtraggio audio

Nei sistemi audio, i circuiti filtro vengono utilizzati per separare diverse gamme di frequenza per componenti come altoparlanti e amplificatori. Il condensatore a film CL21 da 400 V può essere utilizzato nelle reti crossover audio, che sono filtri passa banda o elimina banda che dirigono diverse gamme di frequenza agli altoparlanti appropriati.

3. Filtraggio RF (radiofrequenza).

Nei sistemi di comunicazione radio, i circuiti di filtro RF sono fondamentali per selezionare i segnali di frequenza desiderati e respingere quelli indesiderati. La buona risposta in frequenza e la bassa perdita dielettrica del CL21 - Condensatore a film 400V lo rendono adatto per applicazioni con filtri RF.

Conclusione

In sintesi, il CL21 - Condensatore a film da 400 V è davvero una scelta adatta per molti circuiti di filtro. Le sue proprietà autorigeneranti, le caratteristiche elettriche stabili, la bassa perdita dielettrica e la buona risposta in frequenza lo rendono un componente affidabile per un'ampia gamma di applicazioni di filtro, dal filtraggio dell'alimentazione al filtraggio audio e RF.

Se stai cercando un condensatore a film CL21 da 400 V di alta qualità per i tuoi progetti di circuiti di filtraggio o se hai domande sui nostri prodotti, non esitare a contattarci per l'approvvigionamento e ulteriori discussioni tecniche. Puoi trovare maggiori informazioni sul nostroCL21 - Condensatore a film 400Vsul nostro sito web.

Riferimenti

• "Manuale sull'applicazione dei condensatori" dell'Electronic Component Manufacturers Association
• "Fondamenti di circuiti elettrici" di Charles K. Alexander e Matthew NO Sadiku
