Come testare un condensatore da 0,1 K 275 V X2?

Ehi, amici appassionati di elettronica! Se ti occupi di componenti elettrici come me, sai quanto sia fondamentale testare correttamente i tuoi condensatori. Oggi condividerò con voi tutto su come testare un condensatore X2 da 0,1 K 275 V. Come fornitore di questi straordinari componenti, ho molta esperienza pratica da trasmettere.

Prima di tutto, parliamo un po' di cosa sia un condensatore X2 da 0,1 K 275 V. Il valore "0,1 K" si riferisce solitamente a una capacità di 0,1 microfarad (μF). Il "275v" indica la tensione massima che il condensatore può gestire e "X2" ci dice che si tratta di un tipo di condensatore progettato per l'uso nella soppressione delle interferenze elettromagnetiche (EMI). Questi condensatori sono estremamente importanti in tantissimi dispositivi elettronici, dagli alimentatori agli elettrodomestici. Aiutano a mantenere puliti i segnali elettrici e a ridurre il rumore.

Ora entriamo nel nocciolo della questione dei test. Esistono diversi metodi che è possibile utilizzare e qui tratterò quelli più comuni.

1. Ispezione visiva

Prima ancora di smontare l'attrezzatura per i test, è sempre una buona idea dare una rapida occhiata al condensatore. Cerca eventuali segni evidenti di danni, come rigonfiamenti, perdite o bruciature. Se un condensatore è gonfio, potrebbe essere stato stressato eccessivamente, e questo è un segno che probabilmente non è in buone condizioni di funzionamento. Allo stesso modo, se c'è qualche tipo di perdita di fluido, è un grave campanello d'allarme. Un condensatore bruciato avrà spesso un aspetto scolorito o carbonizzato. In ognuno di questi casi, il condensatore deve essere sostituito immediatamente.

2. Test con un misuratore di capacità

Un misuratore di capacità è uno strumento pratico per misurare direttamente la capacità di un condensatore. Ecco come usarlo:

• Passaggio 1: scaricare il condensatore
  I condensatori possono immagazzinare carica elettrica, quindi è importante scaricarla prima del test. Puoi farlo usando un resistore. Collega un resistore (circa 1000 ohm) ai terminali del condensatore per alcuni secondi. Ciò scaricherà in modo sicuro la carica immagazzinata.
• Passaggio 2: impostare il misuratore di capacità
  Accendere il capacimetro e impostarlo sull'intervallo appropriato. Per un condensatore da 0,1 µF, ti consigliamo di impostarlo su un intervallo in grado di misurare valori nell'ordine dei microfarad.
• Passaggio 3: collegare lo strumento al condensatore
  Collegare i cavi del capacimetro ai terminali del condensatore. Assicurati che i collegamenti siano buoni. Lo strumento dovrebbe quindi visualizzare il valore di capacità misurato.
  Se il valore misurato è vicino al valore nominale di 0,1 µF, è probabile che il condensatore sia in buone condizioni. Ma se il valore è lontano, diciamo che è significativamente superiore o inferiore a 0,1 µF, potrebbe esserci un problema con il condensatore.

3. Test con un multimetro

Se non disponi di un capacimetro, puoi anche utilizzare un multimetro per avere un'idea dello stato di salute del condensatore. Ecco come:

• Passaggio 1: scaricare il condensatore
  Proprio come con il capacimetro, scarica il condensatore utilizzando un resistore.
• Passaggio 2: impostare il multimetro
  Imposta il multimetro sull'impostazione della resistenza (ohm). Inizia con una gamma più alta, come le impostazioni di 10k o 100k ohm.
• Passaggio 3: collegare il multimetro al condensatore
  Collegare i cavi del multimetro ai terminali del condensatore. Quando colleghi il multimetro per la prima volta, dovresti vedere la lettura della resistenza iniziare da un valore basso per poi aumentare gradualmente. Questo perché il condensatore si carica attraverso la resistenza interna del multimetro. Se la lettura della resistenza rimane bassa o non cambia affatto, il condensatore potrebbe essere in cortocircuito. Se mostra subito una resistenza infinita, potrebbe essere in circuito aperto.

4. Test di assorbimento dielettrico

Questo è un test più avanzato che può darti un'idea della qualità del dielettrico all'interno del condensatore. Per questo test avrai bisogno di un alimentatore e di un voltmetro.

• Passaggio 1: caricare il condensatore
  Collega il condensatore ad un alimentatore con una tensione pari a circa la metà della sua tensione nominale (per un condensatore da 275 V, circa 137,5 V) per alcuni minuti per caricarlo completamente.
• Passaggio 2: scaricare il condensatore
  Scollegare l'alimentazione e scaricare il condensatore utilizzando un resistore.
• Passaggio 3: misurare la tensione residua
  Dopo alcuni minuti, utilizzare un voltmetro per misurare la tensione ai terminali del condensatore. Se è presente una tensione residua significativa, potrebbe indicare che il dielettrico è di scarsa qualità o che il condensatore presenta dei problemi interni.

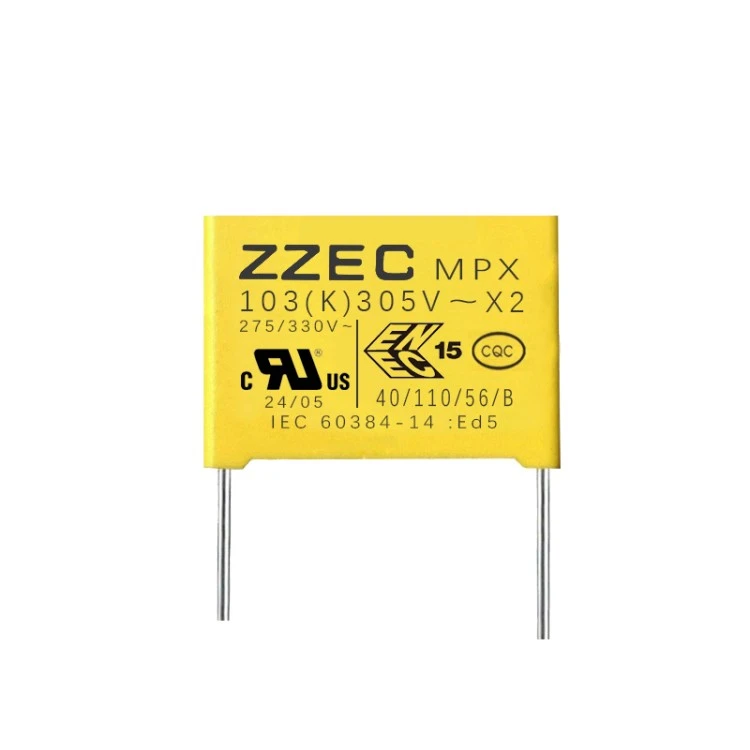

Ora, come fornitore, ho a disposizione una vasta gamma di condensatori X2. Se stai cercando tensioni nominali diverse, dai un'occhiata al nostroX2 - Condensatore a film anti-inceppamento 310 V,X2 - Condensatore a film anti-inceppamento 275V, EX2 - Condensatore a film anti-inceppamento 305V. Siamo orgogliosi di fornire componenti di alta qualità, affidabili e conformi a tutti gli standard necessari.

Se sei alla ricerca di condensatori X2 da 0,1 K 275 V o di qualsiasi altro prodotto correlato, non esitare a contattarci. Siamo qui per aiutarvi con le vostre esigenze di approvvigionamento e possiamo fornirvi campioni e supporto tecnico. Che tu sia un piccolo hobbista di elettronica o una grande azienda manifatturiera, abbiamo le soluzioni giuste per te. Mettiti in contatto con noi per una chiacchierata sulle tue esigenze e lavoriamo insieme per assicurarci che i tuoi progetti funzionino senza intoppi!

Riferimenti

• "Dispositivi elettronici e teoria dei circuiti" di Robert L. Boylestad e Louis Nashelsky
• Vari settori - manuali specifici e documentazione tecnica relativa al test e all'utilizzo dei condensatori.
